2022 · Yamamoto et al. — Entwicklung eines Modellsystems für das Verhalten der Gashohlraumbildung bei der Implantation von Magnesiumlegierungen
Kurzfassung
Diese Studie entwickelte ein In-vitro-Gelatinemodell, um die Wasserstoffgashohlräume zu simulieren und zu messen, die sich im Gewebe bilden, wenn biologisch abbaubare Magnesium (Mg)-Knochenschrauben korrodieren — eine bekannte klinische Herausforderung in der Orthopädie. Das Modell reproduzierte klinische Gashohlraumvolumina genau und zeigte, dass die Hohlraumgröße von der Korrosionsrate der Mg-Legierung und der Polymerbeschichtungsdicke abhängt. Dies ist eine Biomaterialien-Ingenieursstudie; H₂ ist hier ein Nebenprodukt der Metallkorrosion, kein therapeutisches Agens. (ACS Biomaterials Science and Engineering, 2022.)
Kommentar
Biologisch abbaubare Magnesium-basierte Knochenfixationsschrauben sind eine innovative Alternative zu dauerhaften Metallimplantaten — sie lösen sich mit der Zeit auf und vermeiden eine Entfernungsoperation. Wenn Mg jedoch in Körperflüssigkeit korrodiert, reagiert es mit Wasser und setzt Wasserstoffgas frei. Dieses H₂ kann sich im umgebenden Gewebe ansammeln und Gashohlräume bilden, die die Frakturheilung verzögern können. Diese Studie baut ein Labormodell mit geliertem Zellkulturmedium auf, um zu beobachten, wie H₂-Gashohlräume über 28 Tage mittels Röntgen-CT wachsen. Das Modell reproduzierte klinische Gashohlraumvolumina (3–9% des gesamten erzeugten H₂) und ist ein nützliches Werkzeug zur Optimierung von Mg-Implantatbeschichtungen. Das H₂ in dieser Studie ist eine biomedizinische Ingenieursproblematik — keine therapeutische Anwendung.
Wichtige Zitate
- „Die Gashohlraumbildung hängt vom Gleichgewicht zwischen der Wasserstofferzeugung durch Mg-Korrosion in Reaktion mit dem Wasser der Körperflüssigkeit und seiner Diffusion durch Kapillarfluss ins umgebende Gewebe ab.“ Original (EN): „The gas cavity formation is considered to depend on the balance between hydrogen generation by Mg corrosion reacting with water in the body fluid and its diffusion into the surrounding tissue by capillary flow.“ — der physikalische Mechanismus der Gashohlraumbildung im Gewebe um korrodierende Mg-Implantate
- „Das Gashohlraumvolumen betrug nur 3,3–7,5% des gesamten Wasserstoffgasvolumens, das auf Basis des Gewichtsverlusts der Proben nach 28 Tagen geschätzt wurde, was im Bereich der aus dem klinischen Bericht berechneten Werte liegt.“ Original (EN): „The gas cavity volume was only 3.3∼7.5% of the total hydrogen gas volume estimated based on the weight loss of the samples at 28 d, which is in the range of those calculated from the clinical report.“ — Validierung des Modells gegen klinische Beobachtungen — der größte Teil des H₂ diffundiert ab; nur ein Bruchteil sammelt sich als sichtbarer Hohlraum an
- „Dieses System kann ein wirksames Werkzeug zur Untersuchung des Verhaltens der Gashohlraumbildung sein und zum Verständnis der Mechanismen und Kontrollierungsfaktoren dieses Phänomens beitragen.“ Original (EN): „This system can be an effective tool to investigate the gas cavity formation behavior and contribute to understand the mechanisms and controlling factors of this phenomenon.“ — die praktische Schlussfolgerung: das Modell ist für die Optimierung des Mg-Implantatdesigns validiert
Unsere Einordnung
Dies ist eine In-vitro-Biomaterialien-Ingenieursstudie. Sie hat keine Relevanz für therapeutischen molekularen Wasserstoff. H₂ ist hier ein unerwünschtes Korrosionsnebenprodukt in orthopädischen Implantaten. Das Modell ist technisch solide und gegen klinische Daten validiert, was es für die Mg-Implantat-Forschungsgemeinschaft nützlich macht. Ehrlicher Hinweis: Diese Studie erscheint in einem H₂-Medizin-Kontext durch Keyword-Überschneidung — ihr Fachgebiet ist chirurgische Implantatmaterialwissenschaft, nicht Gesundheitseffekte von verabreichtem H₂.
Studiendesign
- Typ: In-vitro-Biomaterialienstudie · Modell: gelatineeingebettete Mg-Legierungsschrauben (AZ31) mit Polymerbeschichtungen (PLLA) von 1,0, 1,6, 2,0 μm; Beobachtung mittels Röntgen-CT über 28 Tage · H₂-Relevanz: H₂ als Korrosionsnebenprodukt des Mg-Implantatabbaus — kein therapeutisches Agens
- Ergebnis: Gashohlraumvolumen korrelierte mit Mg-Korrosionsrate und Beschichtungsdicke (1,57, 1,06, 0,38 mm³/mm² für 1,0, 1,6, 2,0 μm Beschichtungen); Gashohlraum = 3,3–7,5% des gesamten erzeugten H₂ (entspricht klinischen Berichten von 3,2–9,4%)
Abstract (deutsche Übersetzung)
Klinische Anwendungen von auf Magnesium basierenden Schrauben haben Gashohlraumbildung im umgebenden Gewebe berichtet, die manchmal die Fixierung des Knochenbruchs verzögert. Die Gashohlraumbildung hängt vermutlich vom Gleichgewicht zwischen der Wasserstofferzeugung durch Mg-Korrosion in Reaktion mit dem Wasser der Körperflüssigkeit und seiner Diffusion durch Kapillarfluss ins umgebende Gewebe ab. Um das Gashohlraumbildungsverhalten bei Mg-basierten Materialimplantaten zu verstehen, entwickelten wir ein neues In-vitro-Modellsystem, um dieses Hohlraumbildungsphänomen nachzubilden: die Wasserstofferzeugung durch Korrosion und seine Diffusion ins Medium. Ein Modellgewebe wird durch Gelierung des Zellkulturmediums unter sterilen Bedingungen hergestellt. Die Einlagerung von Mg-Legierungsproben wurde unter einer 5%-CO₂-Atmosphäre mit periodischer Beobachtung mittels Röntgen-CT durchgeführt, was uns ermöglichte, das Hohlraumwachstum bis zu 28 Tagen zu beobachten. Um die Nützlichkeit unseres Modellsystems zu zeigen, wurden Mg-Legierungsproben mit unterschiedlichen Korrosionsraten durch eine biologisch abbaubare Polymerbeschichtung hergestellt. AZ31-Schrauben wurden mit Poly-l-Lactid (PLLA) spinbeschichtet und in drei Gruppen nach ihrer Beschichtungsdicke von 1,0 ± 0,0, 1,6 ± 0,2 und 2,0 ± 0,1 μm (Mittelwert ± Standardabweichung) eingeteilt. Bei ihrer Einlagerung ins Modellgewebe betrugen die gebildeten Gashohlraumvolumina 1,57 ± 0,23, 1,06 ± 0,22 und 0,38 ± 0,09 mm³/mm² für die 1,0-, 1,6- und 2,0-μm-Beschichtungsproben, mit einem Gewichtsverlust von 20,2 ± 2,93, 18,5 ± 2,84 und 11,3 ± 3,54 μg/mm² (Mittelwert ± Standardabweichung). Dieses Ergebnis zeigt deutlich die Abhängigkeit der Gashohlraumbildung von der Korrosionsrate der Probe. Das Gashohlraumvolumen betrug nur 3,3–7,5% des gesamten Wasserstoffgasvolumens, was im Bereich der aus dem klinischen Bericht berechneten Werte liegt (3,2–9,4% nach 4 Wochen). Dieses System kann ein wirksames Werkzeug sein, um das Gashohlraumbildungsverhalten zu untersuchen und zum Verständnis der Mechanismen und Kontrollfaktoren dieses Phänomens beizutragen.
Original-Abstract (englisch)

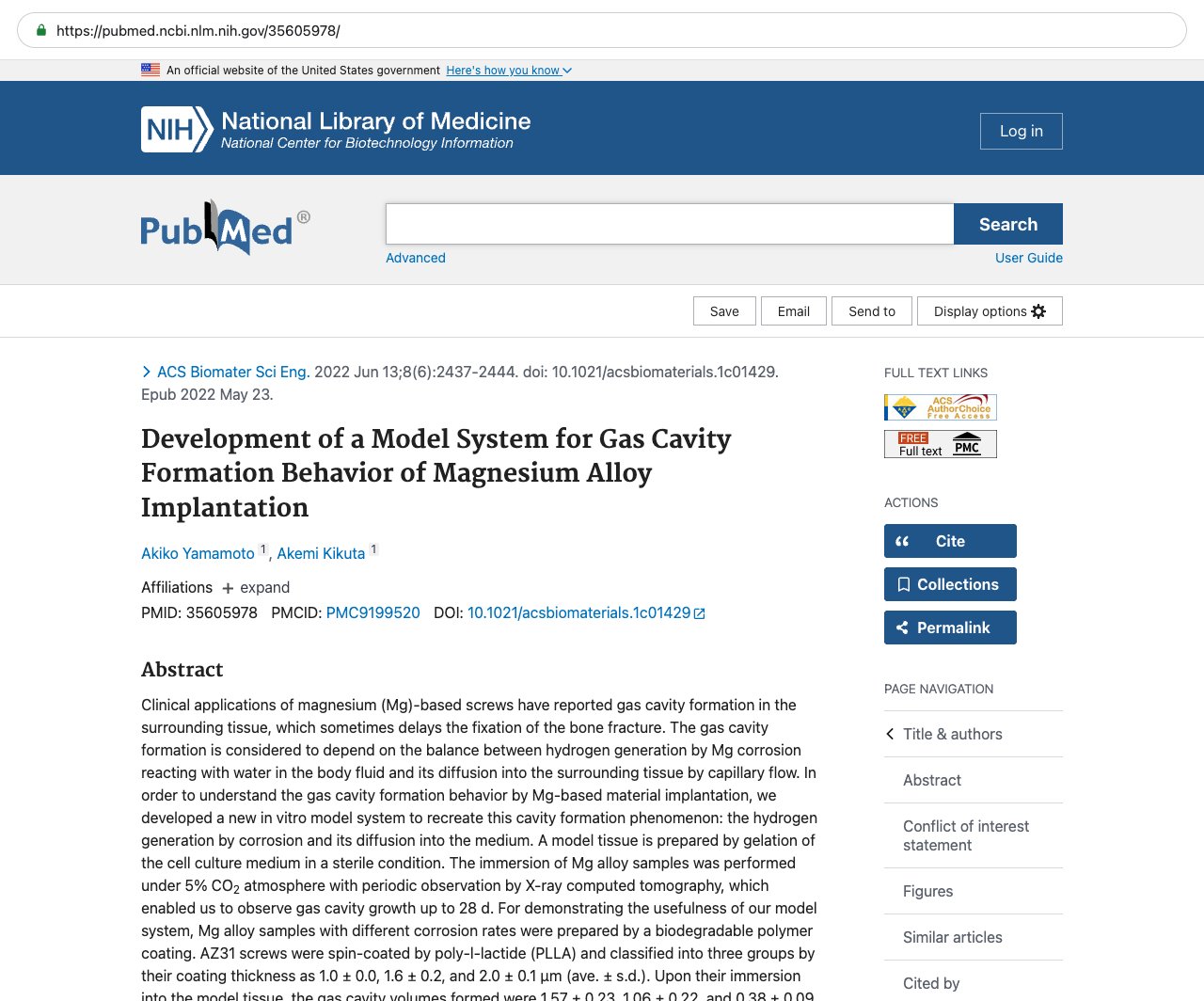

Clinical applications of magnesium (Mg)-based screws have reported gas cavity formation in the surrounding tissue, which sometimes delays the fixation of the bone fracture. The gas cavity formation is considered to depend on the balance between hydrogen generation by Mg corrosion reacting with water in the body fluid and its diffusion into the surrounding tissue by capillary flow. In order to understand the gas cavity formation behavior by Mg-based material implantation, we developed a new in vitro model system to recreate this cavity formation phenomenon: the hydrogen generation by corrosion and its diffusion into the medium. A model tissue is prepared by gelation of the cell culture medium in a sterile condition. The immersion of Mg alloy samples was performed under 5% CO2 atmosphere with periodic observation by X-ray computed tomography, which enabled us to observe gas cavity growth up to 28 d. For demonstrating the usefulness of our model system, Mg alloy samples with different corrosion rates were prepared by a biodegradable polymer coating. AZ31 screws were spin-coated by poly-l-lactide (PLLA) and classified into three groups by their coating thickness as 1.0 ± 0.0, 1.6 ± 0.2, and 2.0 ± 0.1 μm (ave. ± s.d.). Upon their immersion into the model tissue, the gas cavity volumes formed were 1.57 ± 0.23, 1.06 ± 0.22, and 0.38 ± 0.09 mm3/mm2 for 1.0, 1.6, and 2.0 μm coating samples, having the weight loss of 20.2 ± 2.93, 18.5 ± 2.84, and 11.3 ± 3.54 μg/mm2, respectively (ave. ± s.d.). This result clearly indicates the dependence of gas cavity formation on the corrosion rate of the sample. The gas cavity volume was only 3.3∼7.5% of the total hydrogen gas volume estimated based on the weight loss of the samples at 28 d, which is in the range of those calculated from the clinical report (3.2∼9.4% at 4w). This system can be an effective tool to investigate the gas cavity formation behavior and contribute to understand the mechanisms and controlling factors of this phenomenon.
Quelle & Links
Screenshot der PubMed-Seite
Diese Seite spiegelt den veröffentlichten Abstract (© Autoren / Verlag) zur Referenz und Zitation. Die kanonische Quelle ist der oben verlinkte PubMed-Eintrag. Dies ist keine medizinische Beratung.
