2011 Journal of materials science. Materials in medicine Mechanismus / Präklinisch InhalationBad / topisch
2011 · Gao — Herstellung und Charakterisierung bioaktiver Verbundbeschichtungen auf einer Mg-Zn-Ca-Legierung durch MAO/Sol-Gel
Kurzfassung
Diese In-vitro-Werkstoffwissenschaftsstudie entwickelt eine zweischichtige Schutzbeschichtung für Magnesiumlegierungs-Implantate, die die Korrosion drastisch reduziert und die Zellanhaftung unterstützt — womit eines der größten Hindernisse für den Einsatz von biologisch abbaubarem Magnesium in medizinischen Implantaten angegangen wird, nämlich die schnelle Freisetzung von Wasserstoffgas beim Abbau. Dies ist Werkstofftechnik-Forschung, keine Studie zur molekularen Wasserstofftherapie. (Journal of Materials Science: Materials in Medicine, 2011.)
Kommentar
Magnesiumlegierungen sind attraktiv für biologisch abbaubare Knochenimplantate, weil sie sich im Körper im Laufe der Zeit auflösen und so die Notwendigkeit einer Implantatentfernung entfällt. Ihre schnelle Korrosion in physiologischen Flüssigkeiten erzeugt jedoch Wasserstoffgas (H₂) an der Implantatoberfläche, was Gastaschen schafft, die die Heilung verzögern und Gewebeschäden verursachen können. Diese Studie löst dieses Problem durch Auftragen einer porösen Mikrolichtbogen-Oxidations-(MAO-)Basisschicht, gefolgt von einer Propolis/Polymilchsäure-Sol-Gel-Deckschicht auf Mg-Zn-Ca-Legierungsproben. Die Verbundbeschichtung reduzierte die Korrosionsstromdichte um etwa das 50-fache und verschob das Korrosionspotenzial um 240 mV in positive Richtung. Zellviabilitäts- und Adhäsionstests mit mesenchymalen Stammzellen aus der Wharton-Sulze zeigten verbesserte Biokompatibilität. Die Erwähnung von Wasserstoff in dieser Arbeit bezieht sich auf unerwünschtes H₂-Gas als Korrosionsnebenprodukt — nicht auf H₂ als therapeutisches Mittel.
Wichtige Zitate
- „Hohe Korrosionsraten und die Akkumulation von Wasserstoffgas beim Abbau hemmen die klinische Anwendung von Magnesiumlegierungen als Implantate.“ Original (EN): „High corrosion rate and accumulation of hydrogen gas upon degradation impede magnesium alloys' clinical application as implants.“ — Das Problem: H₂-Gas-Ansammlung durch Magnesiumkorrosion ist ein Hindernis für den klinischen Einsatz
- „Die Korrosionsstromdichte der Proben mit Verbundbeschichtungen sank von 5,37 × 10⁻⁵ auf 1,10 × 10⁻⁶ A/cm² und das Korrosionspotenzial stieg um 240 mV.“ Original (EN): „the corrosion current density of the samples with composite coatings decreased from 5.37 × 10⁻⁵ to 1.10 × 10⁻⁶ A/cm² and the corrosion potential increased by 240 mV.“ — Das wichtigste quantitative Ergebnis: dramatisch verbesserte Korrosionsbeständigkeit
- „Verbundbeschichtungen zeigen homogenes Korrosionsverhalten und können die Adhäsion und Proliferation von WJC-Zellen fördern.“ Original (EN): „Composite coatings exhibit homogeneous corrosion behavior and can promote WJCs cell adhesion and proliferation.“ — Biokompatibilität mit mesenchymalen Stammzellen bestätigt
Unsere Einordnung
Dies ist eine In-vitro-Werkstoffstudie. Sie untersucht keine therapeutische Wirkung von molekularem Wasserstoff. Wasserstoff erscheint hier als unerwünschtes Korrosionsnebenprodukt, das die Beschichtung unterdrücken soll. Ehrlicher Hinweis: Diese Arbeit ist kein Beleg für H₂-Therapie und sollte in diesem Zusammenhang nicht zitiert werden. Es handelt sich um valide Ingenieursforschung zu biologisch abbaubaren Implantatbeschichtungen. Ergebnisse stammen aus Labor-Korrosionstests und Zellkultur; die klinische Leistung in lebendem Gewebe würde Tier- und Humanstudien erfordern.
Studiendesign
- Typ: In-vitro-Werkstoffwissenschaftsstudie · Modell: Mg-Zn-Ca-Legierungsscheiben mit MAO/Sol-Gel-Verbundbeschichtungen; mesenchymale Stammzellen aus Wharton-Sulze (WJC) · H₂-Relevanz: H₂-Gas als zu unterdrückendes Korrosionsnebenprodukt — keine therapeutische H₂-Anwendung
- Ergebnis: ~50-fache Reduktion der Korrosionsstromdichte; +240 mV Korrosionspotenzialverschiebung; verbesserte Zellanhaftung und -proliferation; stabiler pH-Wert während Immersionstests
Abstract (deutsche Übersetzung)

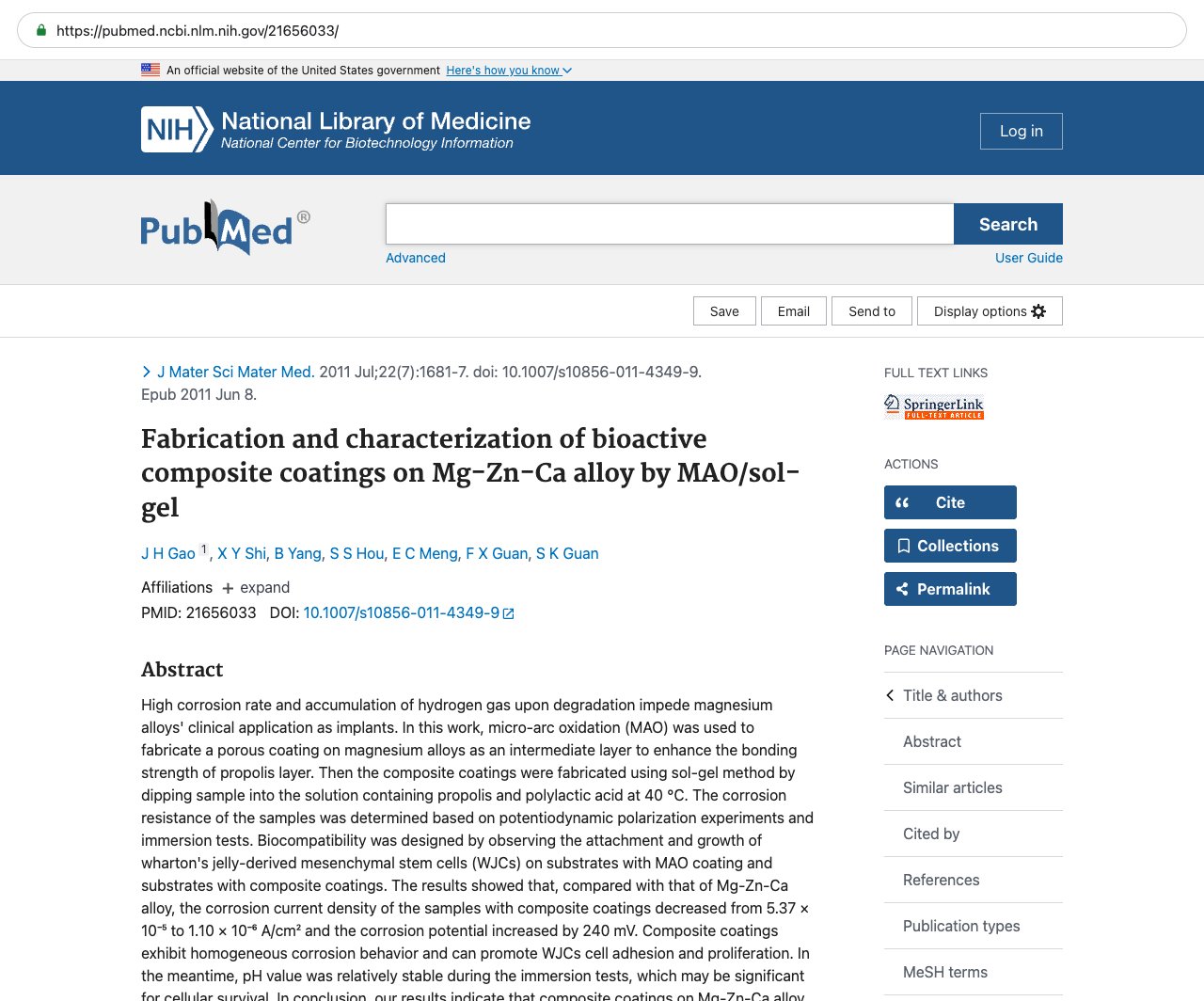

Hohe Korrosionsraten und die Akkumulation von Wasserstoffgas beim Abbau hemmen die klinische Anwendung von Magnesiumlegierungen als Implantate. In dieser Arbeit wurde Mikrolichtbogen-Oxidation (MAO) verwendet, um eine poröse Beschichtung auf Magnesiumlegierungen als Zwischenschicht zur Verbesserung der Haftfestigkeit der Propolis-Schicht herzustellen. Dann wurden Verbundbeschichtungen mittels Sol-Gel-Methode hergestellt, indem Proben bei 40 °C in eine Lösung aus Propolis und Polymilchsäure getaucht wurden. Die Korrosionsbeständigkeit der Proben wurde anhand potentiodynamischer Polarisationsexperimente und Immersionstests bestimmt. Die Biokompatibilität wurde durch Beobachtung der Anhaftung und des Wachstums von aus der Wharton-Sulze gewonnenen mesenchymalen Stammzellen (WJC) auf Substraten mit MAO-Beschichtung und Substraten mit Verbundbeschichtungen untersucht. Die Ergebnisse zeigten, dass im Vergleich zur Mg-Zn-Ca-Legierung die Korrosionsstromdichte der Proben mit Verbundbeschichtungen von 5,37 × 10⁻⁵ auf 1,10 × 10⁻⁶ A/cm² sank und das Korrosionspotenzial um 240 mV stieg. Verbundbeschichtungen zeigen homogenes Korrosionsverhalten und können WJC-Zellanhaftung und -proliferation fördern. Gleichzeitig war der pH-Wert während der Immersionstests relativ stabil, was für das zelluläre Überleben bedeutsam sein kann. Zusammenfassend deuten unsere Ergebnisse darauf hin, dass Verbundbeschichtungen auf Mg-Zn-Ca-Legierung, hergestellt durch MAO/Sol-Gel-Methode, ein neues bioaktives Material darstellen.
Original-Abstract (englisch)
High corrosion rate and accumulation of hydrogen gas upon degradation impede magnesium alloys' clinical application as implants. In this work, micro-arc oxidation (MAO) was used to fabricate a porous coating on magnesium alloys as an intermediate layer to enhance the bonding strength of propolis layer. Then the composite coatings were fabricated using sol-gel method by dipping sample into the solution containing propolis and polylactic acid at 40 °C. The corrosion resistance of the samples was determined based on potentiodynamic polarization experiments and immersion tests. Biocompatibility was designed by observing the attachment and growth of wharton's jelly-derived mesenchymal stem cells (WJCs) on substrates with MAO coating and substrates with composite coatings. The results showed that, compared with that of Mg-Zn-Ca alloy, the corrosion current density of the samples with composite coatings decreased from 5.37 × 10⁻⁵ to 1.10 × 10⁻⁶ A/cm² and the corrosion potential increased by 240 mV. Composite coatings exhibit homogeneous corrosion behavior and can promote WJCs cell adhesion and proliferation. In the meantime, pH value was relatively stable during the immersion tests, which may be significant for cellular survival. In conclusion, our results indicate that composite coatings on Mg-Zn-Ca alloy fabricated by MAO/sol-gel method provide a new type bioactive material.
Quelle & Links
Screenshot der PubMed-Seite
Diese Seite spiegelt den veröffentlichten Abstract (© Autoren / Verlag) zur Referenz und Zitation. Die kanonische Quelle ist der oben verlinkte PubMed-Eintrag. Dies ist keine medizinische Beratung.
