2012 · Baxter et al. — Bewertung von Ausgasung, Reißfestigkeit und Detailwiedergabe in Alginat-Ersatzmaterialien.
Kurzfassung
Diese Studie vergleicht zahnärztliche Abformmaterialien (Alginat-Ersatzstoffe) mit traditionellem Alginat hinsichtlich dreier Leistungseigenschaften: Freisetzung von Wasserstoffgas (Ausgasung), Reißfestigkeit und Qualität der Detailwiedergabe. Alle getesteten Alginat-Ersatzstoffe zeigten überlegene Leistung gegenüber traditionellem Alginat. Die „Wasserstoff”-Relevanz hier ist rein technischer Natur: Wasserstoffgas wird als Nebenprodukt freigesetzt, wenn Alginat-Ersatzstoffe mit Wasser reagieren, was zu Oberflächenporosität in Zahnabgüssen führt — ein Problem, das die Studie quantifiziert und bewertet.
Kommentar
Dieses Paper ist eine zahnmedizinische Werkstoffwissenschaftsstudie ohne Verbindung zu molekularem Wasserstoff (H₂) als gesundheitsrelevantem Gas oder Therapeutikum. Der „Wasserstoff” in diesem Kontext bezieht sich auf Wasserstoffgas, das als chemisches Reaktionsnebenprodukt beim Abbinden von Alginat-Ersatz-Abformmaterialien freigesetzt wird — eine technische Herausforderung in der Zahntechnik, die Oberflächenporosität in Gipsmodellen verursachen kann. Die Studienergebnisse — dass Alginat-Ersatzstoffe traditionellem Alginat in der Reißfestigkeit überlegen sind und die Ausgasung 60 Minuten nach dem Anmischen minimal ist — sind für die Zahnarztpraxis relevant, haben aber keinen Bezug zur H₂-Biologie, oxidativem Stress oder menschlicher Physiologie. Dieser Eintrag erscheint in H₂-Forschungsdatenbanken aufgrund von Schlüsselwort-Übereinstimmung bei „Wasserstoffgasfreisetzung”, nicht aufgrund biologischer Relevanz.
Wichtige Zitate
- „Alle Alginat-Ersatzmaterialien bestanden den Detailwiedergabetest.“ Original (EN): „All alginate substitute materials passed the detail reproduction test.“ — Basisqualitätsbestätigung für alle getesteten Materialien
- „Es bestand eine signifikante Variation in der Ausgasung zwischen Materialien und Gießzeitpunkten (p<0,05).“ Original (EN): „Significant variation in outgassing existed between materials and pouring times (p<0.05).“ — der zentrale technische Befund: Wasserstoffgasfreisetzung variiert je nach Material und Zeitpunkt
- „Alle Alginat-Ersatzmaterialien zeigten die geringste Ausgasung und Abgussporosität 60 Minuten nach dem Anmischen.“ Original (EN): „All alginate substitute materials exhibited the least outgassing and cast porosity 60 minutes after mixing.“ — praktische Empfehlung: 60 Minuten warten vor dem Gießen des Zahnabgusses
Unsere Einordnung
Dieses Paper ist nicht relevant für die molekulare Wasserstoff-Biologie (H₂) oder Therapie. Es ist eine zahnmedizinische Werkstoffwissenschaftsstudie zur Bewertung von Abformmaterialien. Der „Wasserstoff”-Verweis betrifft gasförmiges H₂, das als chemisches Reaktionsnebenprodukt beim Abbinden von Zahnmaterialien freigesetzt wird — ein werkstofftechnisches Problem, kein biologisches oder gesundheitliches Thema. Aus dieser Studie können keine für die H₂-Gesundheitsforschung relevanten Schlüsse gezogen werden. Sie erscheint in H₂-Forschungsdatenbanken als Indexierungsartefakt aufgrund von Schlüsselwortüberschneidungen.
Studiendesign
- Typ: In-vitro-Werkstoffwissenschaftsstudie · n: 12 Proben pro Material für Reißfestigkeit; 5 Abformungen pro Material für Ausgasung · H₂-Relevanz: keine — Wasserstoffgas ist ein chemisches Reaktionsnebenprodukt in zahnärztlichen Abformmaterialien
- Ergebnis: alle Alginat-Ersatzstoffe bestanden die Detailwiedergabe-Standards; Reißfestigkeit überlegen gegenüber Alginat; minimale Ausgasung bei 60 Min. nach dem Anmischen bei allen Alginat-Ersatzstoffen
Abstract (deutsche Übersetzung)
Ziel: Vergleich dreier Alginat-Ersatzmaterialien mit einem Alginat-Abformmaterial hinsichtlich Abgussoberflächenporosität (Ausgasung), Reißfestigkeit und Detailwiedergabe. Materialien und Methoden: Detailwiedergabetests wurden gemäß ANSI/ADA-Spezifikation Nr. 19 durchgeführt. Zur Messung der Reißfestigkeit wurden 12 Proben jedes Materials mit einer Teilform hergestellt, in einem Wasserbad bis zum Test gelagert und mit einer Rate von 500 mm/min bis zum Bruch zugbelastet. Für die Abgussoberflächenporositätsprüfung wurden fünf Abformungen einer Teflonform mit jedem Material in einem Wasserbad (37,8°C) für die intraoral Abbindezeit gelagert und 5, 10, 30 und 60 Minuten nach Anmischbeginn mit vakuumgemischtem Silky-Rock-Modellgips ausgegossen. Die Gipsproben wurden mit einem Digitalmikroskop auf Oberflächenporosität als Indikator für Wasserstoffgasfreisetzung analysiert. Ergebnisse: Alle Alginat-Ersatzmaterialien bestanden den Detailwiedergabetest. Die Reißfestigkeit der Alginat-Ersatzmaterialien war signifikant besser als die von Alginat und bildete drei statistisch unterschiedliche Gruppen. Signifikante Variation in der Ausgasung bestand zwischen Materialien und Gießzeitpunkten (p<0,05). Alle Alginat-Ersatzmaterialien zeigten die geringste Ausgasung und Abgussporosität 60 Minuten nach dem Anmischen. Schlussfolgerungen: Detailwiedergabe und Reißfestigkeit der Alginat-Ersatzmaterialien waren herkömmlichem Alginat überlegen. Der Ausgasungseffekt war für die meisten getesteten Materialien minimal.
Original-Abstract (englisch)
OBJECTIVE: To compare three alginate substitute materials to an alginate impression material for cast surface porosity (outgassing), tear strength, and detail reproduction. MATERIALS AND METHODS: Detail reproduction tests were performed following American National Standards Institute/American Dental Association (ANSI/ADA) Specification No. 19. To measure tear strength, 12 samples of each material were made using a split mold, placed in a water bath until testing, and loaded in tension until failure at a rate of 500 mm/min using a universal testing machine. For cast surface porosity testing, five impressions of a Teflon mold with each material were placed in a water bath (37.8°C) for the in-mouth setting time and poured with vacuum-mixed Silky Rock die stone at 5, 10, 30, and 60 minutes from the start of mixing. The gypsum samples were analyzed with a digital microscope for surface porosity indicative of hydrogen gas release by comparing the surface obtained at each interval with four casts representing no, little, some, and significant porosity. Data analysis was performed using parametric and Kruskal-Wallis analysis of variance (ANOVA), Tukey/Kramer post-hoc tests (α=0.05), and individual Mann-Whitney U tests (α=0.0167). RESULTS: All alginate substitute materials passed the detail reproduction test. Tear strength of the alginate substitute materials was significantly better than alginate and formed three statistically different groups: AlgiNot had the lowest tear strength, Algin-X Ultra had the highest tear strength, and Position Penta Quick had intermediate tear strength. Significant variation in outgassing existed between materials and pouring times (p<0.05). All alginate substitute materials exhibited the least outgassing and cast porosity 60 minutes after mixing. CONCLUSIONS: Detail reproduction and tear strength of alginate substitute materials were superior to traditional alginate. The outgassing effect was minimal for most materials tested. Alginate substitute materials are superior replacements for irreversible hydrocolloid.
Quelle & Links

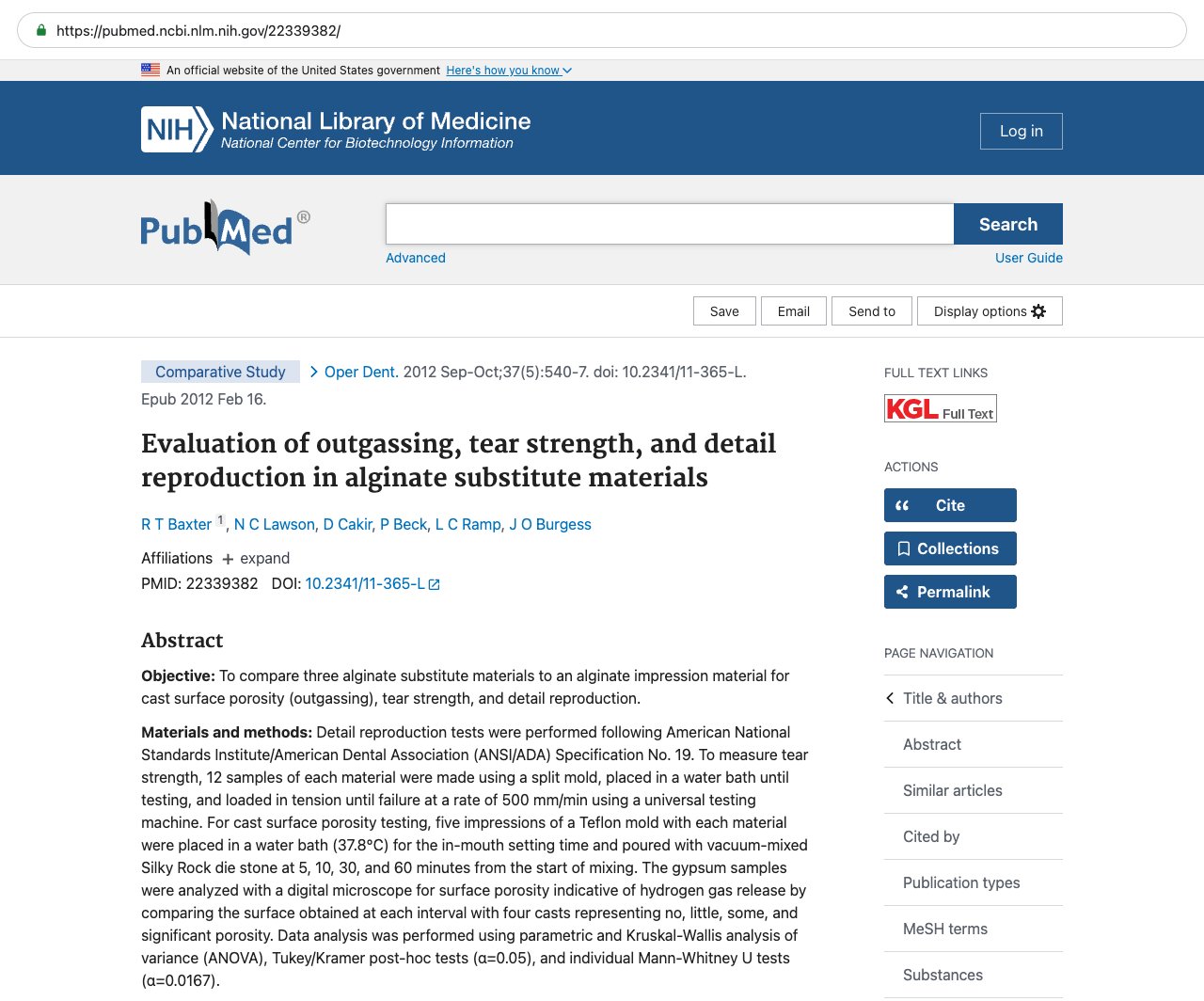

Screenshot der PubMed-Seite
Diese Seite spiegelt den veröffentlichten Abstract (© Autoren / Verlag) zur Referenz und Zitation. Die kanonische Quelle ist der oben verlinkte PubMed-Eintrag. Dies ist keine medizinische Beratung.
