2011 · Chai — Perfusions-Elektrodeposition von Calciumphosphat auf additiv gefertigten Titangerüsten für das Knochen-Engineering
Kurzfassung
Diese Werkstofftechnik-Studie entwickelt ein perfusionsbasiertes Elektrodepositionssystem, um 3D-gedruckte Titan-Knochengerüste gleichmäßig mit Hydroxyapatit zu beschichten — einem Calciumphosphat-Mineral, das die Knochenzell-Anhaftung und das Wachstum fördert — wobei die Wasserstoffgasentfernung als technische Prozessherausforderung angegangen wird. Dies ist Knochen-Engineering-Forschung; der erwähnte Wasserstoff ist ein unerwünschtes elektrochemisches Nebenprodukt, kein therapeutisches Mittel. (Acta Biomaterialia, 2011.)
Kommentar
Die additive Fertigung (3D-Druck) von Titanlegierungsgerüsten ermöglicht komplexe, patientenspezifische Knochenimplantat-Geometrien, die mit konventionellen Methoden nicht herstellbar sind. Das Beschichten der inneren Porenoberflächen solcher Gerüste mit bioaktivem Calciumphosphat (CaP) — zur Förderung der Osseointegration — ist jedoch technisch schwierig, da konventionelle Tauchbeschichtungsmethoden das Gerüstinnere nicht erreichen können. Diese Studie präsentiert ein Perfusions-Elektrodepositions-(P-ELD-)System, bei dem Elektrolytlösung während der Abscheidung aktiv durch die Gerüstporen gepumpt wird. Vier wichtige Prozessparameter wurden optimiert, und Computational-Fluid-Dynamics-Modellierung wurde zur Analyse des Elektrolytflussverhaltens eingesetzt. Die produzierte Beschichtung war hochkristallines carbonatiertes Hydroxyapatit (Ca/P-Verhältnis ≈ 1,41). Vom menschlichen Periost stammende Zellen zeigten gute Viabilität und Anhaftung auf beschichteten Gerüsten. Das Papier erwähnt die Wasserstoffgasentfernung als Teil der Elektrochemie — bei der Elektrodeposition wird H₂ als Nebenprodukt an der Kathode erzeugt und muss entfernt werden, um Beschichtungsfehler zu vermeiden. Dies ist eine rein technische Prozessüberlegung.
Wichtige Zitate
- „Die Computational-Fluid-Dynamics-Analyse zeigte eine relativ niedrige Elektrolytgeschwindigkeit innerhalb der Streben und eine hohe Geschwindigkeit in den offenen Bereichen innerhalb der P-ELD-Kammer, die nicht durch eine Änderung des Flusses beeinflusst wurden. Dies ist vorteilhaft für eine kontrollierte CaP-Abscheidung und Wasserstoffgasentfernung.“ Original (EN): „Computational fluid dynamic analysis showed a relatively low electrolyte velocity within the struts and a high velocity in the open areas within the P-ELD chamber, which were not influenced by a change in f. This is beneficial for promoting a controlled CaP deposition and hydrogen gas removal.“ — H₂-Gas-Entfernung als elektrochemische Prozessherausforderung — keine therapeutische Anwendung
- „Hohe Zellviabilität und Zell-Material-Wechselwirkungen wurden durch In-vitro-Kultivierung menschlicher periostabgeleiteter Zellen auf beschichteten Gerüsten nachgewiesen.“ Original (EN): „High cell viability and cell-material interactions were demonstrated by in vitro culture of human periosteum derived cells on coated scaffolds.“ — Biokompatibilität mit klinisch relevantem Zelltyp bestätigt
- „P-ELD bietet ein technologisches Werkzeug zur Funktionalisierung komplexer Gerüststrukturen mit einer biokompatiblen CaP-Schicht mit kontrollierten und reproduzierbaren physikochemischen Eigenschaften, die für das Knochen-Engineering geeignet sind.“ Original (EN): „P-ELD provides a technological tool to functionalize complex scaffold structures with a biocompatible CaP layer that has controlled and reproducible physicochemical properties suitable for bone engineering.“ — Die wichtigste ingenieurtechnische Schlussfolgerung
Unsere Einordnung
Dies ist eine In-vitro-Werkstofftechnik-Studie. Wasserstoffgas erscheint hier nur als unerwünschtes elektrochemisches Nebenprodukt, das während der Beschichtungsabscheidung gehandhabt werden muss — es ist kein therapeutisches Mittel. Ehrlicher Hinweis: Dieses Papier hat keinen Bezug zur H₂-Therapie und sollte in diesem Kontext nicht zitiert werden. Es ist valide biomedizinische Ingenieurswissenschaft zur Knochenimplantat-Beschichtung. Alle Ergebnisse stammen aus Labortests; die klinische Leistung in lebendem Knochen würde Tier- und Humanstudien erfordern.
Studiendesign
- Typ: In-vitro-Werkstofftechnik-Studie · Modell: 3D-gedruckte Ti6Al4V-Gerüste, Perfusions-Elektrodeposition, menschliche periostabgeleitete Zellen · H₂-Relevanz: H₂-Gas als elektrochemisches Nebenprodukt, das entfernt werden muss — keine therapeutische H₂-Anwendung
- Ergebnis: gleichmäßige hochkristalline Hydroxyapatit-Beschichtung erreicht (Ca/P ≈ 1,41); Mindest-6-h-Depositionszeit für vollständige Gerüstbeschichtung erforderlich; hohe Zellviabilität und Anhaftung bestätigt
Abstract (deutsche Übersetzung)
Ein Perfusions-Elektrodepositions-(P-ELD-)System wurde berichtet, um additiv gefertigte Ti6Al4V-Gerüste auf kontrollierte und reproduzierbare Weise mit einer Calciumphosphat-(CaP-)Beschichtung zu funktionalisieren. Die Auswirkungen und Wechselwirkungen von vier Hauptprozessparametern — Stromdichte (I), Depositionszeit (t), Fließrate (f) und Prozesstemperatur (T) — auf die Eigenschaften der CaP-Beschichtung wurden untersucht. Die Ergebnisse zeigten eine direkte Beziehung zwischen den Parametern und der abgeschiedenen CaP-Masse, mit einem signifikanten Effekt für t (P=0,001) und t-f-Wechselwirkung (P=0,019). Die Computational-Fluid-Dynamics-Analyse zeigte eine relativ niedrige Elektrolytgeschwindigkeit innerhalb der Streben und eine hohe Geschwindigkeit in den offenen Bereichen innerhalb der P-ELD-Kammer, die nicht durch eine Änderung der Fließrate beeinflusst wurden. Dies ist vorteilhaft für eine kontrollierte CaP-Abscheidung und Wasserstoffgasentfernung. Optimierungsstudien zeigten, dass eine Mindestdepositionszeit von 6 h erforderlich war, um eine vollständige Gerüstbeschichtung unabhängig von I zu erhalten, und die Dicke durch Erhöhung von I und t zunahm. Energiedispersive Röntgen- und Röntgenbeugungsanalyse bestätigten die Abscheidung von hochkristallinem synthetischen carbonatierten Hydroxyapatit unter allen Bedingungen (Ca/P-Verhältnis=1,41). Hohe Zellviabilität und Zell-Material-Wechselwirkungen wurden durch In-vitro-Kultivierung menschlicher periostabgeleiteter Zellen auf beschichteten Gerüsten nachgewiesen. Diese Studie zeigte, dass P-ELD ein technologisches Werkzeug zur Funktionalisierung komplexer Gerüststrukturen mit einer biokompatiblen CaP-Schicht bietet, die kontrollierte und reproduzierbare physikochemische Eigenschaften hat, die für das Knochen-Engineering geeignet sind.
Original-Abstract (englisch)
A perfusion electrodeposition (P-ELD) system was reported to functionalize additive manufactured Ti6Al4V scaffolds with a calcium phosphate (CaP) coating in a controlled and reproducible manner. The effects and interactions of four main process parameters - current density (I), deposition time (t), flow rate (f) and process temperature (T) - on the properties of the CaP coating were investigated. The results showed a direct relation between the parameters and the deposited CaP mass, with a significant effect for t (P=0.001) and t-f interaction (P=0.019). Computational fluid dynamic analysis showed a relatively low electrolyte velocity within the struts and a high velocity in the open areas within the P-ELD chamber, which were not influenced by a change in f. This is beneficial for promoting a controlled CaP deposition and hydrogen gas removal. Optimization studies showed that a minimum t of 6 h was needed to obtain complete coating of the scaffold regardless of I, and the thickness was increased by increasing I and t. Energy-dispersive X-ray and X-ray diffraction analysis confirmed the deposition of highly crystalline synthetic carbonated hydroxyapatite under all conditions (Ca/P ratio=1.41). High cell viability and cell-material interactions were demonstrated by in vitro culture of human periosteum derived cells on coated scaffolds. This study showed that P-ELD provides a technological tool to functionalize complex scaffold structures with a biocompatible CaP layer that has controlled and reproducible physicochemical properties suitable for bone engineering.
Quelle & Links

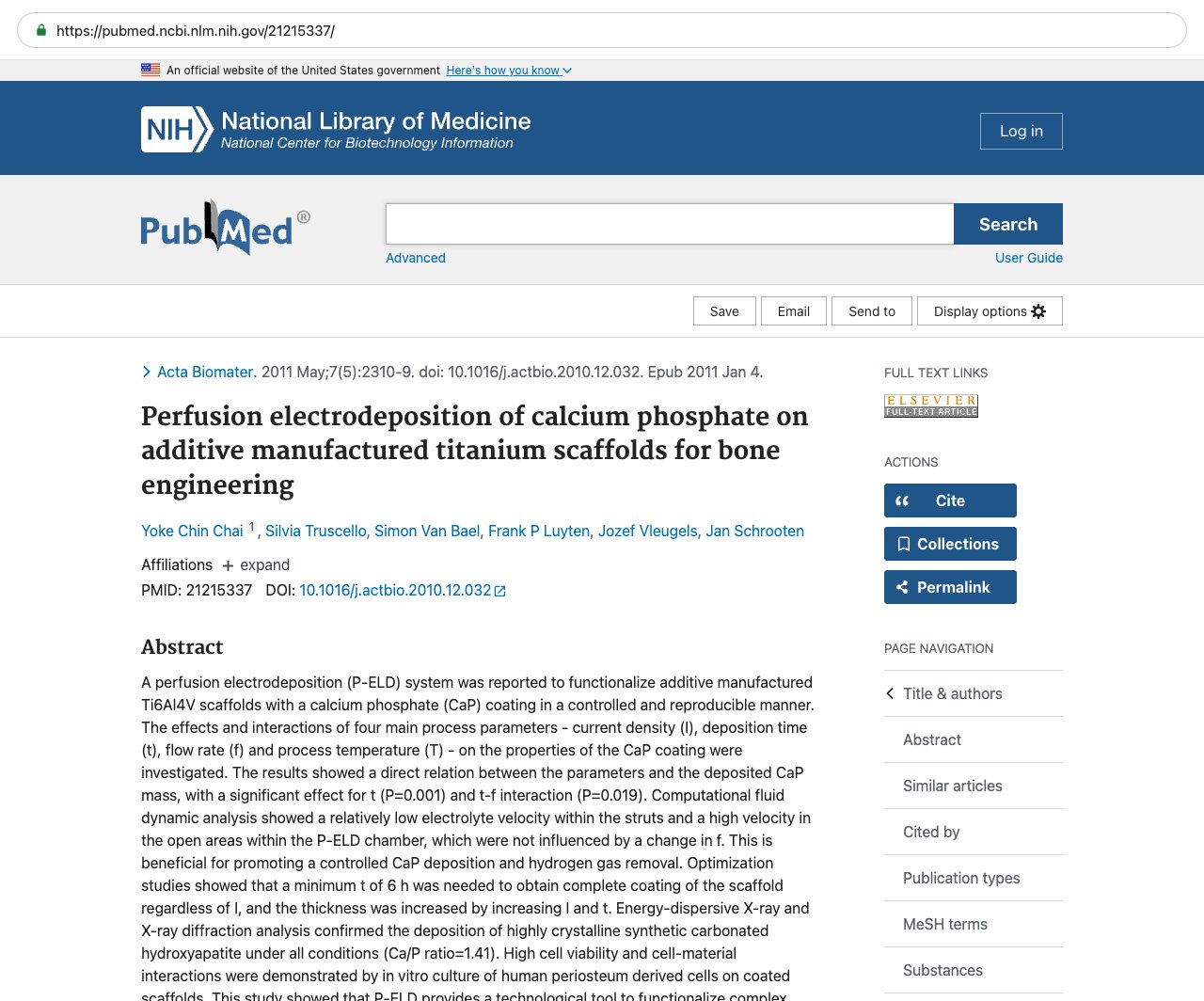

Screenshot der PubMed-Seite
Diese Seite spiegelt den veröffentlichten Abstract (© Autoren / Verlag) zur Referenz und Zitation. Die kanonische Quelle ist der oben verlinkte PubMed-Eintrag. Dies ist keine medizinische Beratung.
