2019 · Zhu — Mechanische Festigkeit, Bioabbaubarkeit sowie In-vitro- und In-vivo-Biokompatibilität von Zn-Biomaterialien.
Kurzfassung
Zinklegierungen (Zn) wurden als neue Klasse biologisch abbaubarer Metallimplantatmaterialien untersucht — bemerkenswert insbesondere, weil sie ohne Erzeugung von Wasserstoffgas abgebaut werden, im Gegensatz zu magnesiumbasierten Implantaten. Die Legierung von Zn mit kleinen Mengen Sr oder Mg verbesserte die mechanische Festigkeit signifikant, während Korrosionsrate, Zytotoxizität und In-vivo-Immunreaktion in Zellkultur und Tiertests akzeptabel blieben. (ACS Applied Materials & Interfaces, 2019.)
Kommentar
Wie PMID 30853611 ist dies grundsätzlich eine biomaterialtechnische Arbeit. Ihre Relevanz für die H₂-Biologie ist invers: Der entscheidende Vorteil Zn-basierter Implantate gegenüber Magnesiumbasierten ist das Ausbleiben der H₂-Gas-Entwicklung beim Abbau. Wasserstoffgasblasen aus Mg-Implantaten haben historisch Gastaschen, Gewebereizungen und Abbauinstabilität verursacht. Zn korrodiert mit moderater Rate (~0,4 mm/Jahr) ohne dieses H₂-Nebenprodukt. Die Studie belegt gute Biokompatibilität in mehreren menschlichen primären Zelllinien, geringe Thrombozytenaktivierung, akzeptable Hämolyse und eine In-vivo-Immunreaktion, die mit der Benchmark-Mg-Legierung AZ31 vergleichbar ist. Der zentrale H₂-Befund ist, dass sein Fehlen ein Vorteil ist. Diese Arbeit ist nützlicher Kontext für das Verständnis, warum H₂-Management im Implantatdesign wichtig ist — liefert aber keine Daten zu therapeutischem Molekularwasserstoff.
Wichtige Zitate
- „Im Vergleich zu anderen abbaubaren metallischen Biomaterialien (d. h. Mg- oder Fe-basierten) haben Zn-Biomaterialien eine geeignetere Korrosionsrate ohne Wasserstoffgas-Entwicklung.“ Original (EN): „Compared to other degradable metallic biomaterials (i.e., Mg- or Fe-based), Zn biomaterials have a more appropriate corrosion rate without hydrogen gas evolution.“ — entscheidender Vorteil von Zn-Implantaten: keine H₂-Gas-Produktion beim Abbau
- „Die gemessene Zellviabilität und Proliferation von drei verschiedenen menschlichen primären Zellen war für Zn-basierte Biomaterialien besser als für AZ31, sowohl bei direkten als auch bei indirekten Kulturmethoden.“ Original (EN): „The measured cell viability and proliferation of three different human primary cells fared better for Zn-based biomaterials than AZ31 using both direct and indirect culture methods.“ — Zn-Legierungen zeigten bessere In-vitro-Biokompatibilität als die Mg-Benchmark
- „Zn-basierte Biomaterialien könnten ein großes Potenzial als vielversprechende Kandidaten für medizinische Implantate haben.“ Original (EN): „Zn-based biomaterials may have a great potential as promising candidates for medical implants.“ — Gesamtschlussfolgerung der Autoren zum Potenzial Zn-basierter Implantate
Unsere Einordnung
Dies ist eine präklinische Biomaterialstudie — keine therapeutische H₂-Studie. Die H₂-Verbindung besteht darin, dass Zn-Implantate gegenüber Mg-Implantaten genau deshalb als überlegen positioniert werden, weil sie die H₂-Gas-Freisetzung vermeiden. Die Studie ist in-vitro und frühe In-vivo-Phase; es existieren keine Humanimplantationsdaten. Sie liefert keine Belege für oder gegen therapeutischen molekularen H₂ — es ist Implantat-Materialwissenschaft mit einem Hinweis auf H₂ als unerwünschtes Nebenprodukt der konkurrierenden Technologie.
Studiendesign
- Typ: präklinische Biomaterialstudie (in vitro + in vivo) · Modell: drei menschliche primäre Zelllinien (direkte/indirekte Kultur); subkutane, Knochen- und vaskuläre Implantation bei Ratten · H₂-Relevanz: Ausbleiben der H₂-Gas-Entwicklung bei Zn-Korrosion (im Gegensatz zu Mg-Legierungen)
- Ergebnis: Zn-Legierungskorrosionsrate ~0,4 mm/Jahr; bessere Zellviabilität als AZ31 (Mg-Benchmark) in vitro; minimale Thrombozytenaktivierung; Hämolyse <0,5 %; In-vivo-Akuttoxizität und Immunreaktion minimal/moderat, vergleichbar mit AZ31; keine H₂-Gas-Entwicklung beim Abbau
Abstract (deutsche Übersetzung)
Zn-basierte Biomaterialien haben sich in letzter Zeit als vielversprechende neue Arten von bioresorbierbaren Metallen herauskristallisiert, die für orthopädische Geräte, kardiovaskuläre Stents und andere medizinische Anwendungen geeignet sind. Im Vergleich zu anderen abbaubaren metallischen Biomaterialien (d. h. Mg- oder Fe-basierten) haben Zn-Biomaterialien eine geeignetere Korrosionsrate ohne Wasserstoffgas-Entwicklung. Hier haben wir das Potenzial Zn-basierter Metalle als medizinische Implantate sowohl in vitro als auch in vivo untersucht, zusammen mit einer Standard-Benchmark-Mg-Legierung AZ31. Die mechanischen Eigenschaften des reinen Zn waren nicht stark genug, wurden aber nach Legierung mit Sr oder Mg (1,5 at.%) signifikant verbessert (Mikrohärte >70 kg/mm², Festigkeit >220 MPa, Dehnung >15%), was die Mindestdesignkriterien für lastttragende Geräteanwendungen übertrifft. Die Korrosionsrate Zn-basierter Biomaterialien betrug etwa 0,4 mm/Jahr, deutlich langsamer als die von AZ31. Die gemessene Zellviabilität und Proliferation von drei verschiedenen menschlichen primären Zellen war für Zn-basierte Biomaterialien besser als für AZ31. Die Thrombozytenadhäsion und -aktivierung auf Zn-basierten Materialien war minimal, deutlich geringer als auf AZ31. Die Hämolyse roter Blutkörperchen (<0,5 %) nach Inkubation mit Zn-basierten Materialien lag auch weit unter dem ISO-Standard von 5 %. Darüber hinaus förderten Zn-basierte Biomaterialien die Stammzelldifferenzierung zur Induktion des extrazellulären Matrix-Mineralisierungsprozesses. In-vivo-Tiertests mittels subkutaner, Knochen- und vaskulärer Implantation ergaben, dass die Akuttoxizität und Immunreaktion Zn-basierter Biomaterialien minimal/moderat war, vergleichbar mit AZ31. Es wurden keine ausgedehnten Zelltote und Fremdkörperreaktionen beobachtet. Zusammenfassend könnten Zn-basierte Biomaterialien ein großes Potenzial als vielversprechende Kandidaten für medizinische Implantate haben.
Original-Abstract (englisch)
Zn-based biomaterials have emerged as promising new types of bioresorbable metallics applicable to orthopedic devices, cardiovascular stents, and other medical applications recently. Compared to other degradable metallic biomaterials (i.e., Mg- or Fe-based), Zn biomaterials have a more appropriate corrosion rate without hydrogen gas evolution. Here, we evaluated the potential of Zn-based metallics as medical implants, both in vitro and in vivo, alongside a standard benchmark Mg alloy, AZ31. The mechanical properties of the pure Zn were not strong enough but were significantly enhanced (microhardness > 70 kg/mm2, strength > 220 MPa, elongation > 15%) after alloying with Sr or Mg (1.5 at. %), surpassing the minimal design criteria for load-bearing device applications. The corrosion rate of Zn-based biomaterials was about 0.4 mm/year, significantly slower than that of AZ31. The measured cell viability and proliferation of three different human primary cells fared better for Zn-based biomaterials than AZ31 using both direct and indirect culture methods. Platelet adhesion and activation on Zn-based materials were minimal, significantly less than on AZ31. The hemolysis ratio of red cells (<0.5%) after incubation with Zn-based materials was also well below the ISO standard of 5%. Moreover, Zn-based biomaterials promoted stem cell differentiation to induce the extracellular matrix mineralization process. In addition, in vivo animal testing using subcutaneous, bone, and vascular implantations revealed that the acute toxicity and immune response of Zn-based biomaterials were minimal/moderate, comparable to that of AZ31. No extensive cell death and foreign body reactions were observed. Taken together, Zn-based biomaterials may have a great potential as promising candidates for medical implants.
Quelle & Links

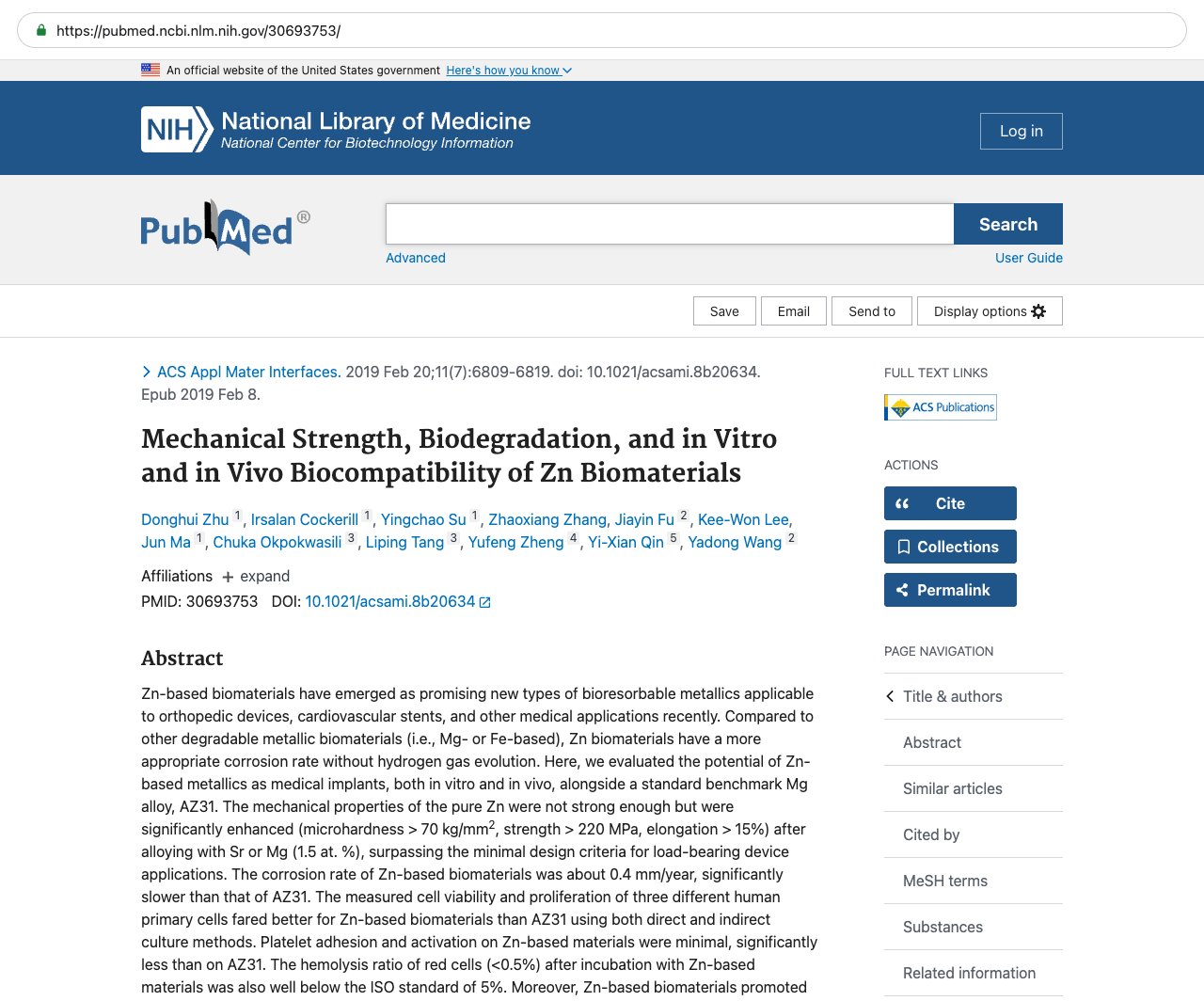

Screenshot der PubMed-Seite
Diese Seite spiegelt den veröffentlichten Abstract (© Autoren / Verlag) zur Referenz und Zitation. Die kanonische Quelle ist der oben verlinkte PubMed-Eintrag. Dies ist keine medizinische Beratung.
