2013 Acta biomaterialia Mechanismus / Präklinisch Inhalation

2013 · Wang et al. — Oberflächenerodierende PTMC-Beschichtung für vollständig biologisch abbaubare magnesiumbasierte Stent-Anwendungen.

Originaltitel: A surface-eroding poly(1,3-trimethylene carbonate) coating for fully biodegradable magnesium-based stent applications: toward better biofunction, biodegradation and biocompatibility.

Kurzfassung

Diese werkstoffwissenschaftliche Studie untersuchte eine biologisch abbaubare Polymerbeschichtung (PTMC) für magnesiumbasierte Herzgefäßstents — mit dem Ziel, Korrosion zu kontrollieren und Biokompatibilität zu verbessern. Molekularer Wasserstoff taucht in dieser Studie nur als Nebenprodukt der Magnesiumkorrosion auf, nicht als Therapeutikum. Es handelt sich nicht um eine H₂-Therapiestudie, sondern um eine In-vitro- und In-vivo-Materialwissenschaftsstudie.

Klassifiziert als Mechanismus / Präklinisch-Studie mit Inhalation. Siehe Methodik zur Evidenz-Einstufung.

Kommentar

Magnesiumbasierte Implantate korrodieren im Körper und setzen Wasserstoffgas als Korrosionsnebenprodukt frei — eine bekannte Herausforderung im Design biologisch abbaubarer Implantate. Die Autoren testeten eine PTMC-Beschichtung (Poly(1,3-trimethylencarbonat)), die oberflächenerodierend wirkt, um diese Korrosion zu verlangsamen. Zentrale Ergebnisse: Die PTMC-Beschichtung reduzierte die Korrosionsstromdichte um Größenordnungen, verminderte Thrombozytenadhäsion und Hämolyse, erhielt nach 16 Wochen subkutaner Implantation bei Ratten strukturelle Integrität — und zeigte, dass „keine übermäßige Entzündung, Nekrose oder Wasserstoffgasansammlung beobachtet wurde.“ Mit anderen Worten: H₂ erscheint hier als etwas, das vermieden werden soll (unsichere Ansammlung), nicht als Therapeutikum. Dieses Paper wurde vermutlich aufgrund von Schlagwort-Überschneidungen in die H₂-Medizinadatenbank aufgenommen; seine direkte Relevanz für die molekulare Wasserstofftherapie ist marginal.

Wichtige Zitate

„Übermäßige Entzündung, Nekrose und Wasserstoffgasansammlung wurden nicht beobachtet.“ Original (EN): „Excessive inflammation, necrosis and hydrogen gas accumulation were not observed.“ — H₂ erscheint als Sicherheitsparameter (zu kontrollierendes Nebenprodukt), nicht als Therapeutikum
„Die PTMC-Beschichtung schützte die Mg-Legierung im dynamischen Degradationstest wirksam vor Korrosion.“ Original (EN): „The PTMC coating effectively protected the corrosion of the Mg alloy in the dynamic degradation test.“ — Kernbefund: Beschichtung reduziert Mg-Korrosion (und damit H₂-Nebenprodukt)
„Es wird geschlussfolgert, dass PTMC ein vielversprechender Kandidat für eine oberflächenerodierende Beschichtung für Mg-basierte Implantate ist.“ Original (EN): „It is concluded that PTMC is a promising candidate for a surface-eroding coating applied to Mg-based implants.“ — werkstoffwissenschaftliche Schlussfolgerung — nicht mit H₂-Therapie verbunden

Unsere Einordnung

Dies ist eine Materialwissenschafts-/Biomedizintechnikstudie — keine Wasserstofftherapiestudie. Molekularer Wasserstoff wird nur als Korrosionsnebenprodukt von biologisch abbaubarem Magnesium erwähnt, und sein Ausbleiben (keine Ansammlung) wird als positives Sicherheitsergebnis gewertet. Ehrlicher Hinweis: Dieses Paper wurde wahrscheinlich aufgrund von H₂-Schlagwortindizierung hier katalogisiert; seine Relevanz für die therapeutische H₂-Forschung ist bestenfalls indirekt. Die Materialbefunde sind für die Stententwicklung technisch glaubwürdig, aber wer Evidenz für H₂-Therapie sucht, sollte anderswo nachschauen.

Studiendesign

Typ: In-vitro- und In-vivo-Materialstudie · Modell: PTMC-beschichtete Mg-Legierung; in vitro: Korrosions-/Hämokompatibilitätstests; in vivo: subkutane Implantation bei Ratten (16 Wochen), vaskuläre Implantation (52 Wochen)
H₂-Relevanz: H₂-Gas erscheint als Nebenprodukt der Mg-Korrosion — die Beschichtung soll unsichere Ansammlung verhindern, kein therapeutisches H₂ liefern
Ergebnis: PTMC-Beschichtung reduzierte Korrosion um Größenordnungen, verringerte Thrombozytenadhäsion und Hämolyse, zeigte Oberflächenerosionsverhalten, keine übermäßige H₂-Ansammlung oder Nekrose beobachtet

Abstract (deutsche Übersetzung)

Biologisch abbaubare magnesiumbasierte Materialien haben ein hohes Potenzial für kardiovaskuläre Stent-Anwendungen; es bestehen jedoch Bedenken hinsichtlich Korrosionskontrolle und Biokompatibilität. Eine oberflächenerodierende Beschichtung aus Poly(1,3-trimethylencarbonat) (PTMC) auf Magnesium(Mg)-Legierung wurde untersucht; ihr dynamisches Degradationsverhalten, elektrochemische Korrosion, Hämokompatibilität und Histokompatibilität wurden charakterisiert. Die PTMC-Beschichtung schützte die Mg-Legierung im dynamischen Degradationstest wirksam vor Korrosion. Die Korrosionsstromdichte der PTMC-beschichteten Legierung sank um drei bzw. eine Größenordnung gegenüber unbeschichteter bzw. PCL-beschichteter Mg-Legierung. Statische und dynamische Bluttests in vitro zeigten signifikant weniger adhärente und aktivierte Thrombozyten sowie weniger Hämolyse auf der PTMC-Oberfläche im Vergleich zu Kontrollen. Die PTMC-Beschichtung behielt nach 16 Wochen subkutaner Implantation bei Ratten ca. 55 % ihrer ursprünglichen Dicke und zeigte eine homogen flache Oberfläche, was auf Oberflächenerosion hindeutet — im Gegensatz zur PCL-Kontrolle mit nicht-uniformer Bulk-Erosion. Die mit PTMC beschichtete Mg-Legierung zeigte nach 52 Wochen in vivo weniger Volumenreduktion und weniger Korrosionsprodukte als die Kontrollen. Übermäßige Entzündung, Nekrose und Wasserstoffgasansammlung wurden nicht beobachtet. Die homogene Oberflächenerosion der PTMC-Beschichtung von außen nach innen und ihre ladungsneutralen Abbauprodukte tragen zu ihrem hervorragenden Schutzverhalten bei. PTMC ist ein vielversprechender Kandidat für eine oberflächenerodierende Beschichtung für Mg-basierte Implantate.

Original-Abstract (englisch)

Biodegradable magnesium-based materials have a high potential for cardiovascular stent applications; however, there exist concerns on corrosion control and biocompatibility. A surface-eroding coating of poly(1,3-trimethylene carbonate) (PTMC) on magnesium (Mg) alloy was studied, and its dynamic degradation behavior, electrochemical corrosion, hemocompatibility and histocompatibility were investigated. The PTMC coating effectively protected the corrosion of the Mg alloy in the dynamic degradation test. The corrosion current density of the PTMC-coated alloy reduced by three orders and one order of magnitude compared to bare and poly(ε-caprolactone) (PCL)-coated Mg alloy, respectively. Static and dynamic blood tests in vitro indicated that significantly fewer platelets were adherent and activated, and fewer erythrocytes attached on the PTMC-coated surface and showed less hemolysis than on the controls. The PTMC coating after 16 weeks' subcutaneous implantation in rats maintained ~55% of its original thickness and presented a homogeneously flat surface demonstrating surface erosion, in contrast to the PCL coated control, which exhibited non-uniform bulk erosion. The Mg alloy coated with PTMC showed less volume reduction and fewer corrosion products as compared to the controls after 52 weeks in vivo. Excessive inflammation, necrosis and hydrogen gas accumulation were not observed. The homogeneous surface erosion of the PTMC coating from exterior to interior (surface-eroding behavior) and its charge neutral degradation products contribute to its excellent protective performance. It is concluded that PTMC is a promising candidate for a surface-eroding coating applied to Mg-based implants.

Quelle & Links

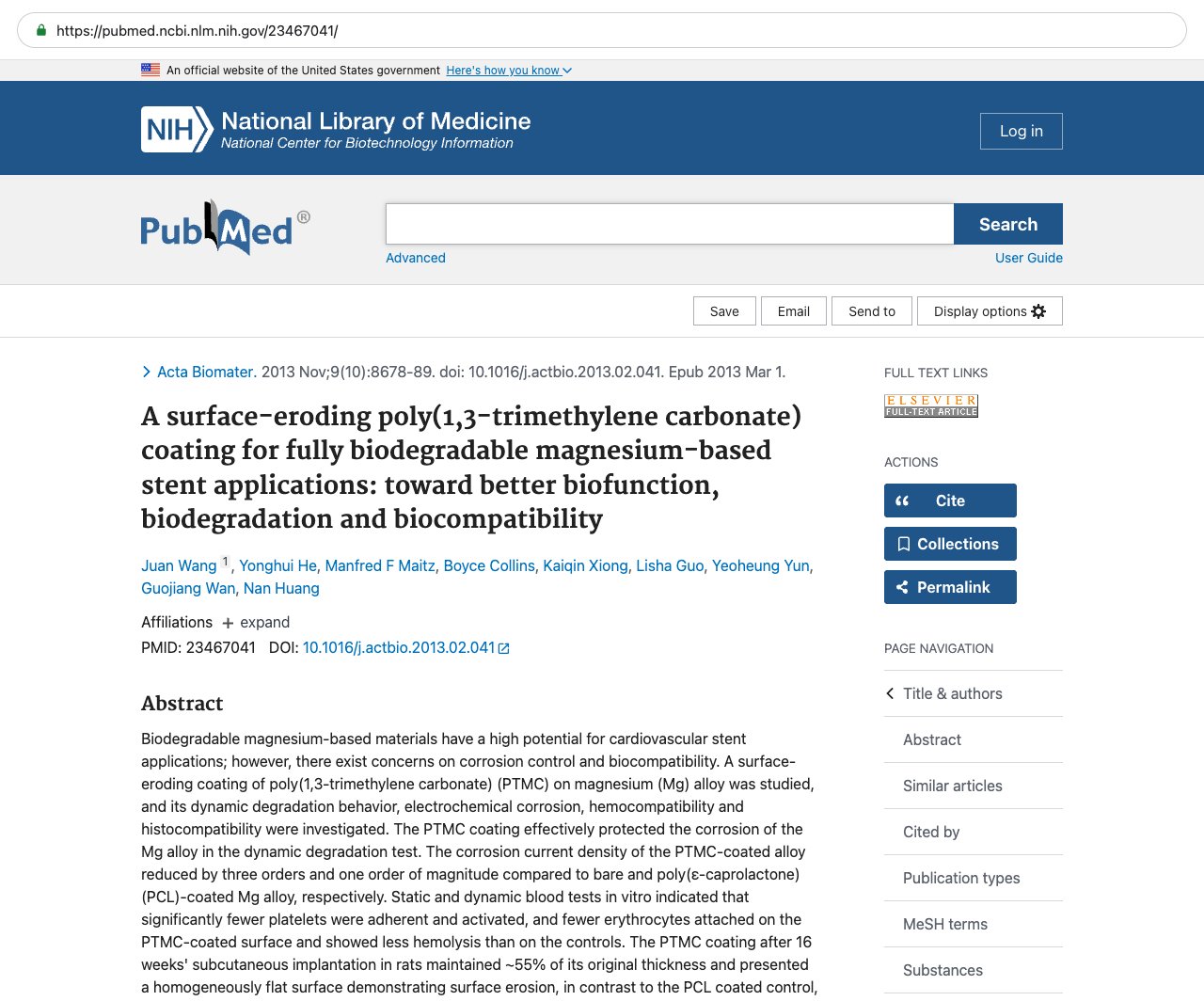

Screenshot der PubMed-Seite

Diese Seite spiegelt den veröffentlichten Abstract (© Autoren / Verlag) zur Referenz und Zitation. Die kanonische Quelle ist der oben verlinkte PubMed-Eintrag. Dies ist keine medizinische Beratung.
