2025 · Maier — Biomechanische Analyse biologisch abbaubarer Stifte aus Magnesium, Zink und Polylactid zur Fixierung von Radiusköpfchenfrakturen
Kurzfassung
Biologisch abbaubare Magnesium- und Zinkstifte übertrafen Polylactid-Stifte in biomechanischen Labortests zur Radiusköpfchenfraktur-Fixierung, wobei Magnesiumstifte die höchste Steifigkeit und geringste Frakturdislokation zeigten. Diese In-vitro-Studie an synthetischen Knochenmodellen vergleicht drei Materialien — Wasserstoffgasbildung durch sich auflösende Magnesiumimplantate wird dabei als bekannte Problematik erwähnt, die weiterer Untersuchung bedarf. (Journal of Orthopaedic Surgery and Research, 2025.)
Kommentar
Diese Arbeit ist primär keine Wasserstofftherapiestudie — sie ist eine biomechanische Ingenieursstudie zu biologisch abbaubaren orthopädischen Implantaten. Ihre Relevanz für die H₂-Biologie ist indirekt: Magnesiumimplantate produzieren Wasserstoffgas als Nebenprodukt ihrer In-vivo-Degradation, was sowohl Sicherheitsbedenken als auch spekulatives therapeutisches Interesse in der orthopädischen Literatur geweckt hat. Die Studie stellt fest, dass Magnesiumstifte überlegene Fixierungsstabilität im Vergleich zu Polylactid (einem gebräuchlichen klinischen Material) und Zinkstiften bieten. Zinkstifte erweisen sich als vielversprechende Mitteloption. Kritisch: Die Studie verwendet Verbund-Syntheseradien (künstliche Knochenmodelle), keine Leichen- oder Lebendgewebe — eine bedeutende Einschränkung für die Vorhersage klinischer Ergebnisse. Die Wasserstoffgasbildung durch Magnesiumdegradation wird erwähnt, aber nicht als therapeutische Variable untersucht.
Wichtige Zitate
- „Magnesiumstifte bieten überlegene Stabilität, weisen aber inkonsistente Resorption und relevante Wasserstoffgasbildung auf.“ Original (EN): „Magnesium pins (MP) provide superior stability but exhibit inconsistent resorption and relevant hydrogen gas formation.“ — die bekannte klinische Einschränkung von Magnesiumimplantaten — H₂-Gas ist Nebenwirkung, nicht Therapie
- „Magnesiumstifte zeigten die höchste primäre Stabilität, gefolgt von Zink- und Polylactid-Stiften unter transversaler und axialer Belastung.“ Original (EN): „MPs demonstrated the highest primary stability, followed by ZPs and PPs under both transverse and axial loading.“ — die biomechanische Hierarchie der drei Implantatmaterialien
- „Weitere In-vivo-, Leichen- und klinische Studien sind notwendig, um Langzeitergebnisse und biologische Integration zu bestätigen.“ Original (EN): „Further in-vivo, cadaveric, and clinical studies are necessary to confirm long-term outcomes and biological integration.“ — ehrlicher Vorbehalt der Autoren zu den Grenzen synthetischer Modelle
Unsere Einordnung
Dies ist eine In-vitro-biomechanische Studie an synthetischen Knochenmodellen — keine klinische oder biologische H₂-Studie. Der Bezug zu Wasserstoff besteht darin, dass Magnesiumimplantate beim Abbau H₂-Gas produzieren, aber diese Studie untersucht keinen therapeutischen Effekt dieses Wasserstoffs. Die Befunde sind für die orthopädische Implantatmaterialforschung relevant. Schlussfolgerungen über H₂ als Therapie können aus dieser Arbeit nicht gezogen werden.
Studiendesign
- Typ: In-vitro-biomechanische Studie · Modell: standardisierte Mason-Typ-II-Radiusköpfchenfrakturen in Verbund-Syntheseradien · H₂-Relevanz: indirekt — Magnesiumimplantate produzieren H₂-Gas beim Abbau (bekannte Nebenwirkung, hier nicht als Therapie untersucht)
- Ergebnis: Magnesiumstifte: höchste Steifigkeit und geringste Frakturdislokation; Zinkstifte: vergleichbare Leistung bei der Last-bis-Versagen-Prüfung; Polylactid-Stifte: geringste Stabilität in allen Maßen; Unterschiede statistisch signifikant (p < 0,05 bis p < 0,001)
Abstract (deutsche Übersetzung)
HINTERGRUND: Biologisch abbaubare Implantate haben aufgrund der Vermeidung von Implantatentfernung und Minimierung von Knorpelschäden konstantes Interesse für die Fixierung dislozierter Radiusköpfchenfrakturen geweckt. Polylactid-Stifte werden häufig klinisch eingesetzt, zeigen aber aufgrund schlechterer mechanischer Eigenschaften höhere Raten sekundärer Dislokation. Magnesiumstifte bieten überlegene Stabilität, weisen aber inkonsistente Resorption und relevante Wasserstoffgasbildung auf. Zinkstifte haben sich als vielversprechende Alternative mit vergleichbarer mechanischer Festigkeit und günstiger Biokompatibilität entwickelt. METHODEN: Standardisierte Mason-Typ-II-Frakturen wurden an biomechanisch validierten Syntheseradien durchgeführt und mit 2,0-mm-Magnesium-, Zink- oder Polylactid-Stiften fixiert. Biomechanisches Testen umfasste transversale Belastungszyklen, axiale Belastungszyklen und Last-bis-Versagen-Tests. ERGEBNISSE: Magnesiumstifte zeigten die höchste primäre Stabilität, gefolgt von Zink- und Polylactid-Stiften unter transversaler und axialer Belastung. Frakturdislokation war mit Magnesium- und Zinkstiften geringer als mit Polylactid-Stiften. SCHLUSSFOLGERUNG: In diesem biomechanischen Modell zeigten biologisch abbaubare Magnesium- und Zinkstifte im Vergleich zu Polylactid-Implantaten überlegene primäre Stabilität und Tragfähigkeit. Zinkstifte könnten eine klinisch wertvolle Alternative bieten. Weitere In-vivo-, Leichen- und klinische Studien sind zur Bestätigung langfristiger Ergebnisse und biologischer Integration erforderlich.
Original-Abstract (englisch)
BACKGROUND: Biodegradable implants have raised constant interest for fixation of displaced radial head fractures due to avoiding implant removal and minimizing cartilage damage. Polylactide pins (PP) are frequently used in clinical practice, but inferior mechanical properties showed higher rates of secondary dislocation compared to metal implants. Magnesium pins (MP) provide superior stability but exhibit inconsistent resorption and relevant hydrogen gas formation. Recently, zinc pins (ZP) have emerged as a promising alternative, offering comparable mechanical strength with favourable biocompatibility. Since these implants have not been tested for specific fracture fixation, this study aims to evaluate their applicability in a validated Mason type II radial head fracture model. METHODS: Standardized Mason type II fractures were conducted in biomechanically validated composite radii, and fixed by using either two 2.0 mm MPs, ZPs, or PPs. Biomechanical testing included 10 cycles of transverse loading, 1,000 cycles of axial loading (15-50 N at 0.1 Hz), and load-to-failure testing (2 N/sec). Stability was assessed by stiffness (kN/mm) under axial and transverse loading, fracture displacement (mm) after 1,000 cycles, and failure load (N) at dislocation ≥ 2 mm. RESULTS: MPs demonstrated the highest primary stability, followed by ZPs and PPs under both transverse (PP: 0.36 ± 0.08 kN/mm vs. MP: 1.30 ± 0.31 kN/mm, p < .001; vs. ZP: 0.87 ± 0.33 kN/mm, p = .012) and axial loading (PP: 0.43 ± 0.10 kN/mm vs. MP: 1.25 ± 0.31 kN/mm, p < .001; vs. ZP: 0.77 ± 0.18 kN/mm, p = .035). Fracture displacement after 1,000 cycles was lower with MPs and ZPs than PPs (PP: 0.038 ± 0.009 mm vs. MP: 0.013 ± 0.003 mm, p < .001; vs. ZP: 0.022 ± 0.007 mm, p = .003). MPs (282 ± 26 N) showed the highest load-to-failure at 2 mm dislocation, followed by ZPs (261 ± 38 N) and PPs (215 ± 53 N) (PP vs. MP: p = .032; PP vs. ZP: p = .164; MP vs. ZP p = .650). CONCLUSION: In this biomechanical model of Mason type II radial head fractures, biodegradable magnesium and zinc pins demonstrated superior primary stability and load-bearing capacity compared to polylactide implants. MP showed the highest stiffness and lowest fracture displacement, while ZP achieved comparable performance in fracture stabilization. These findings suggest that zinc-based implants could offer a clinically valuable alternative for radial head fracture fixation, potentially reducing complications seen with the other implants. Further in-vivo, cadaveric, and clinical studies are necessary to confirm long-term outcomes and biological integration. LEVEL OF EVIDENCE: Basic Science Study.
Quelle & Links

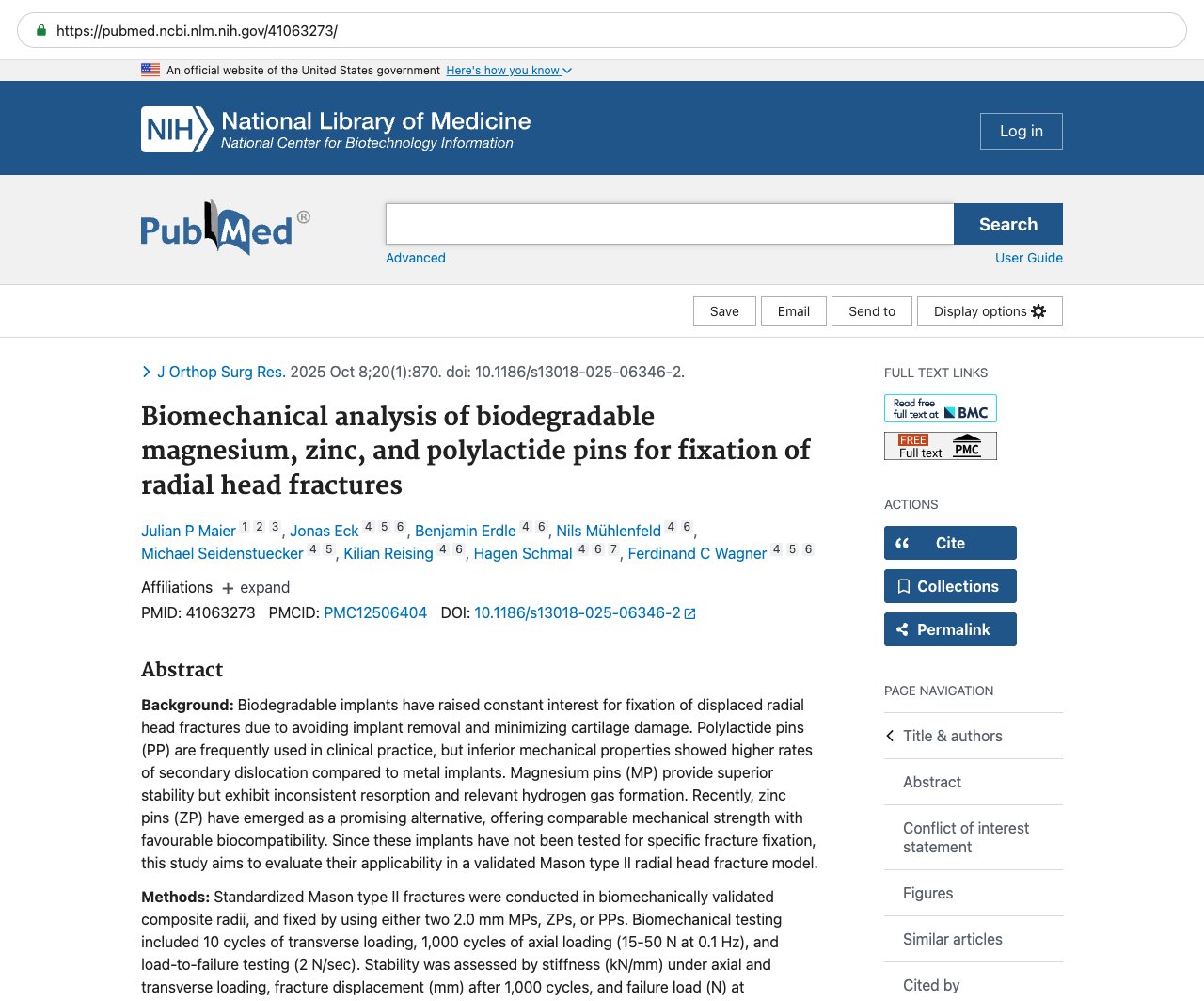

Screenshot der PubMed-Seite
Diese Seite spiegelt den veröffentlichten Abstract (© Autoren / Verlag) zur Referenz und Zitation. Die kanonische Quelle ist der oben verlinkte PubMed-Eintrag. Dies ist keine medizinische Beratung.
