2019 · Liu — In-vitro- und In-vivo-Studien zu Mg-30Sc-Legierungen mit unterschiedlicher Phasenstruktur für die mögliche Anwendung im Knochen.
Kurzfassung
Forscher entwickelten eine Magnesium-Scandium-(Mg-30Sc-)Legierung mit kubisch-raumzentrierter (bcc) Kristallstruktur als biologisch abbaubares orthopädisches Implantatmaterial und testeten sie in Zellkulturen und Ratten über 24 Wochen. Die β-Phasen-bcc-Legierung zeigte überlegene mechanische Festigkeit (>600 MPa Druckfestigkeit), niedrige In-vivo-Korrosionsrate, keine Zytotoxizität und gute Knochenintegration — mit nur begrenzter Wasserstoffgas-Freisetzung während der Degradation. (Acta Biomaterialia, 2019.)
Kommentar
Diese Studie ist in erster Linie eine biomaterialtechnische Arbeit, keine Wasserstoff-Medizinstudie im traditionellen Sinne. Ihre Relevanz für die H₂-Biologie liegt darin, dass Magnesiumlegierungs-Implantate beim Abbau zwangsläufig kleine Mengen H₂-Gas als Nebenprodukt freisetzen — und dies war historisch eine Bedenkenquelle für die Implantat-Sicherheit und Gastaschenbildung. Die Mg-30Sc-Legierung ist bemerkenswert, weil ihre bcc-Struktur eine ungewöhnlich langsame Korrosionsrate (0,06 mm/Jahr) erreicht, wodurch die H₂-Gas-Entwicklung auf Werte begrenzt wird, die die Autoren als akzeptabel beschreiben. Weder in Zell- noch in Rattenmodellen wurde Zytotoxizität oder systemische Toxizität beobachtet. Das Knochen-Implantat-Kontaktverhältnis betrug 75 % nach 24 Wochen. Die Studie ist für eine Biomaterialbewertung gut konzipiert, untersucht aber keine therapeutische Rolle von H₂ — H₂ ist hier ein zu minimierendes Nebenprodukt, kein therapeutisches Agens. Die Übertragbarkeit auf den menschlichen orthopädischen Einsatz erfordert noch viel weitere Arbeit, einschließlich größerer Tiermodelle und langfristiger Humanstudien.
Wichtige Zitate
- „Die β-phasige Mg-30-Gew.%-Sc-Legierung zeigte akzeptable In-vivo-Korrosionsbeständigkeit (0,06 mm/Jahr) und behielt die mechanische Integrität bis zu 24 Wochen bei.“ Original (EN): „The β phased Mg-30 wt%Sc alloy displayed acceptable corrosion resistance in vivo (0.06 mm y-1) and maintained mechanical integrity up to 24 weeks.“ — zentrales Ingenieursergebnis: langsamer Abbau erhält die mechanische Funktion
- „Für die β-phasige Mg-30-Gew.%-Sc-Legierung wurde weder am MC3T3-Zellmodell noch an Ratten-Organismen Zytotoxizität oder systemische Toxizität nachgewiesen.“ Original (EN): „No cytotoxicity and systematic toxicity were shown for β phased Mg-30 wt%Sc alloy on MC3T3 cell model and rat organisms.“ — Sicherheitsbefund: keine nachweisbare Toxizität in Zellen oder Ratten
- „Nach 24-wöchiger Implantation in den Ratten-Femur-Knochen wurden gute Osseointegration, begrenzte Wasserstoffgas-Freisetzung und beibehaltene mechanische Integrität beobachtet.“ Original (EN): „Good osseointegration, limited hydrogen gas release and maintained mechanical integrity were observed after 24 weeks' implantation into the rat femur bone.“ — In-vivo-Ergebnis: H₂-Freisetzung aus Implantat-Degradation war begrenzt und akzeptabel
Unsere Einordnung
Dies ist eine präklinische Biomaterialstudie, keine Studie zu therapeutischem H₂. Der H₂-Aspekt betrifft spezifisch die Minimierung der beiläufigen H₂-Gas-Freisetzung aus einem abbaubaren Implantat — das Ziel ist, H₂ niedrig zu halten, nicht es therapeutisch zu verabreichen. Die Ergebnisse stammen aus Zellkultur und einem Ratten-Femur-Modell; Humanimplantationsdaten existieren nicht. Das Legierungskonzept ist wissenschaftlich interessant, aber weit von klinischer Anwendung entfernt. Diese Arbeit ist in keiner Weise ein Beleg für therapeutisches H₂ — sie gehört zur Implantat-Materialwissenschaft.
Studiendesign
- Typ: präklinische Biomaterialstudie (in vitro + in vivo) · Modell: MC3T3-Osteoblasten-Zelllinie (Zytotoxizität); Ratten-Femur-Implantationsmodell, 24-Wochen-Follow-up · H₂-Relevanz: beiläufiges H₂-Gas, das bei der Mg-Legierungskorrosion entsteht (keine therapeutische Verabreichung)
- Ergebnis: β-phasige Mg-30Sc: Druckfestigkeit 603 MPa, In-vivo-Korrosionsrate 0,06 mm/Jahr, Knochen-Implantat-Kontakt 75 % bei 24 Wochen; keine Zytotoxizität an MC3T3; keine systemische Toxizität bei Ratten; begrenzte H₂-Gas-Freisetzung durch Implantat-Degradation
Abstract (deutsche Übersetzung)
Durch geeignete Legierung von Magnesium mit dem Element Scandium (Sc) kann seine Mikrostruktur von der α-Phase mit hexagonal dichtester Packung (hcp) in die β-Phase mit kubisch-raumzentrierter Struktur (bcc) umgewandelt werden. In der vorliegenden Arbeit wurden Mg-30-Gew.%-Sc-Legierungen mit einphasiger α-Phase, dualen Phasen (α+β) oder β-Phasenmikrostruktur durch Modifikation der Wärmebehandlungsroutinen entwickelt und ihre Eignung für die Verwendung im Knochen umfassend untersucht. Die β-phasige Mg-30-Gew.%-Sc-Legierung zeigte die beste mechanische Leistung mit einer Druckfestigkeit von 603 ± 39 MPa und einer Druckdehnung von 31 ± 3 %. In-vitro-Degradationstests zeigten, dass Scandium effektiv in die Oberflächenkorrosionsschicht eingebaut werden kann, eine zweischichtige Struktur bildet und die Legierungsmatrix weiter schützt. Für die einphasige α-phasige und die β-phasige Mg-30-Gew.%-Sc-Legierung wurde an der MC3T3-Zelllinie kein zytotoxischer Effekt beobachtet. Darüber hinaus zeigte die β-phasige Mg-30-Gew.%-Sc-Legierung akzeptable Korrosionsbeständigkeit in vivo (0,06 mm/Jahr) und beibehaltene mechanische Integrität bis zu 24 Wochen. Der Degradationsprozess beeinflusste die hämatologischen Indizes für Entzündung, Leber- oder Nierenfunktionen nicht signifikant. Das Knochen-Implantat-Kontaktverhältnis von 75 ± 10 % nach 24 Wochen impliziert eine zufriedenstellende Integration zwischen der β-phasigen Mg-30-Gew.%-Sc-Legierung und dem umgebenden Knochen. Diese Befunde weisen auf eine mögliche Verwendung der bcc-strukturierten Mg-Sc-Legierung im Knochen hin und könnten eine neue Strategie für das zukünftige Design biomedizinischer Magnesiumlegierungen liefern.
Original-Abstract (englisch)
Proper alloying magnesium with element scandium (Sc) could transform its microstructure from α phase with hexagonal closed-packed (hcp) structure into β phase with body-cubic centered (bcc) structure. In the present work, the Mg-30 wt% Sc alloy with single α phase, dual phases (α + β) or β phase microstructure were developed by altering the heat-treatment routines and their suitability for usage within bone was comprehensively investigated. The β phased Mg-30 wt% Sc alloy showed the best mechanical performance with ultimate compressive strength of 603 ± 39 MPa and compressive strain of 31 ± 3%. In vitro degradation test showed that element scandium could effectively incorporate into the surface corrosion product layer, form a double-layered structure, and further protect the alloy matrix. No cytotoxic effect was observed for both single α phased and β phased Mg-30 wt% Sc alloys on MC3T3 cell line. Moreover, the β phased Mg-30 wt%Sc alloy displayed acceptable corrosion resistance in vivo (0.06 mm y-1) and maintained mechanical integrity up to 24 weeks. The degradation process did not significantly influence the hematology indexes of inflammation, hepatic or renal functions. The bone-implant contact ratio of 75 ± 10% after 24 weeks implied satisfactory integration between β phased Mg-30 wt%Sc alloy and the surrounding bone. These findings indicate a potential usage of the bcc-structured Mg-Sc alloy within bone and might provide a new strategy for future biomedical magnesium alloy design. STATEMENT OF SIGNIFICANCE: Scandium is the only rare earth element that can transform the matrix of magnesium alloy into bcc structure, and Mg-30 wt%Sc alloy had been recently reported to exhibit shape memory effect. The aim of the present work is to study the feasibility of Mg-30 wt%Sc alloy with different constitutional phases (single α phase, single β phase or dual phases (α + β)) as biodegradable orthopedic implant by in vitro and in vivo testings. Our findings showed that β phased Mg-30 wt%Sc alloy which is of bcc structure exhibited improved strength and superior in vivo degradation performance (0.06 mm y-1). No cytotoxicity and systematic toxicity were shown for β phased Mg-30 wt%Sc alloy on MC3T3 cell model and rat organisms. Moreover, good osseointegration, limited hydrogen gas release and maintained mechanical integrity were observed after 24 weeks' implantation into the rat femur bone.
Quelle & Links

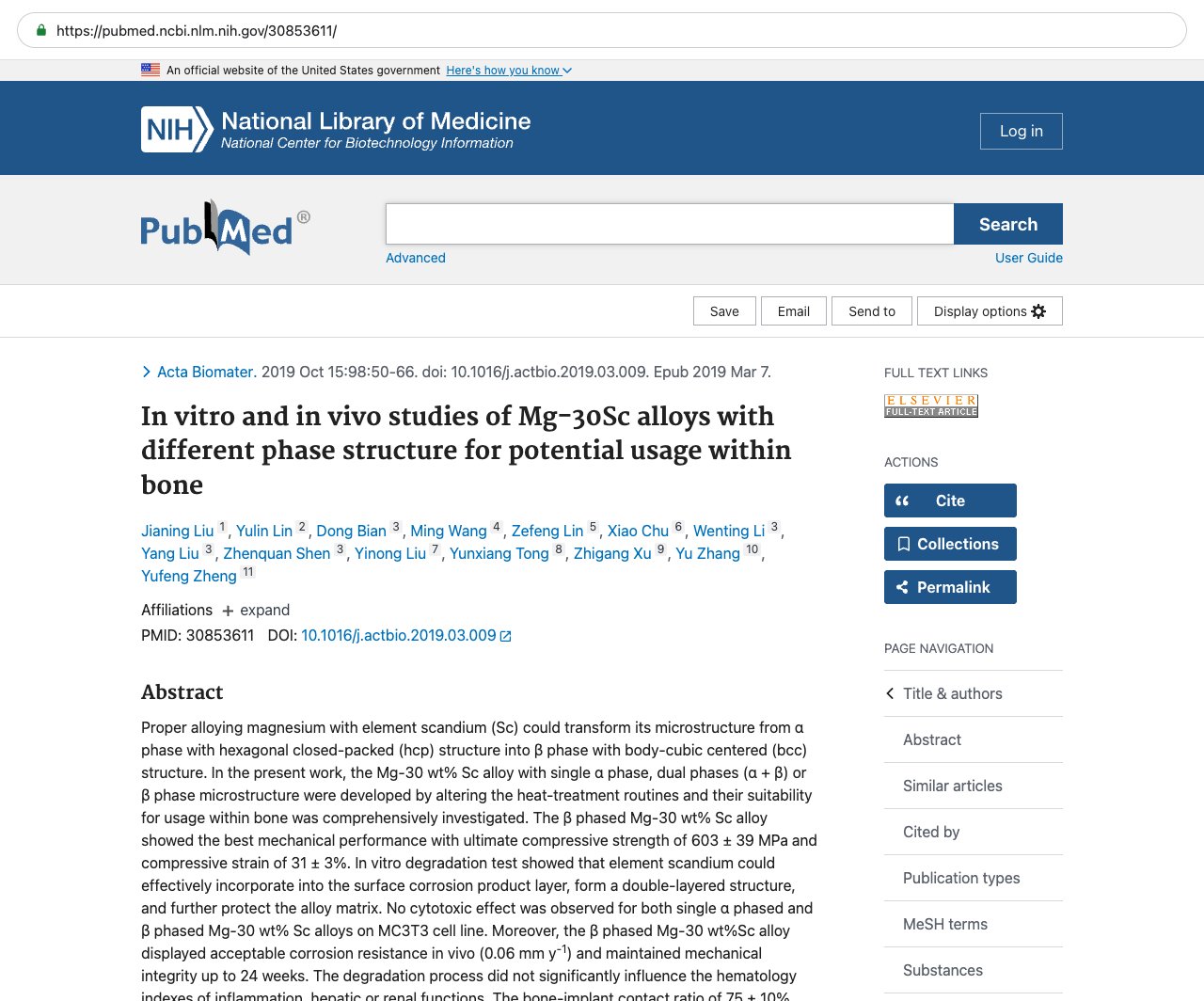

Screenshot der PubMed-Seite
Diese Seite spiegelt den veröffentlichten Abstract (© Autoren / Verlag) zur Referenz und Zitation. Die kanonische Quelle ist der oben verlinkte PubMed-Eintrag. Dies ist keine medizinische Beratung.
